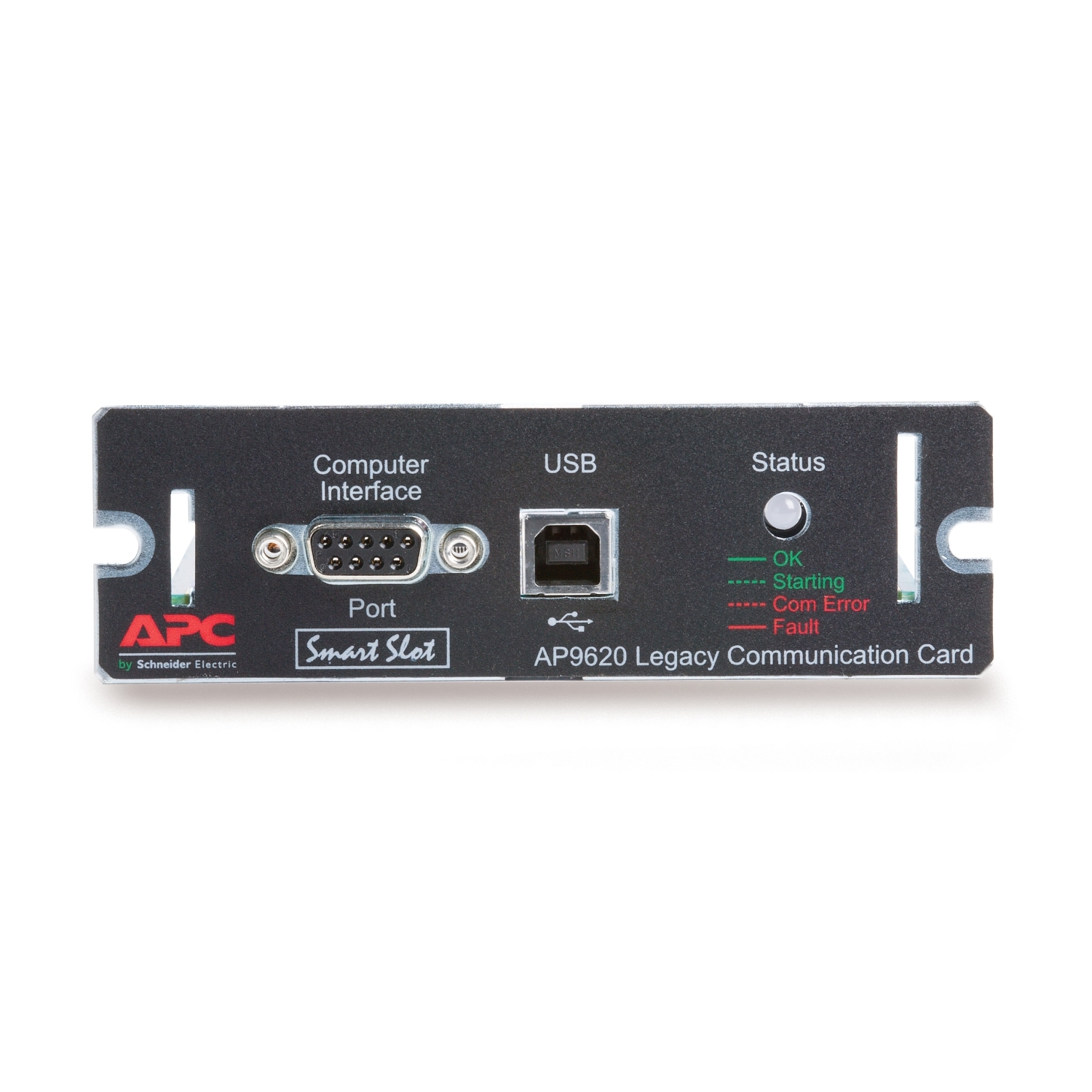

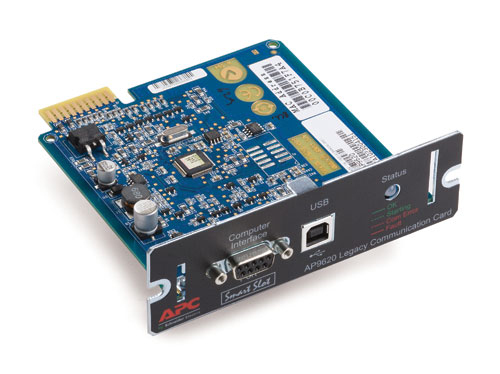

APC AP9620 Legacy Communications SmartSlot Card
Toepassing en functie
Voor Smart-UPS-apparaten met het voorvoegsel SURTD*, SMX, SMT en SRT is de mogelijkheid om te communiceren met het historische UPS-Link- of APC-eigen USB-gebruik niet langer beschikbaar. Hoewel de aanbeveling van APC nog steeds gebruik maakt van de nieuwste versie van de UPS-beheeroplossingen van APC, erkennen we dat sommige klanten mogelijk voor andere opties hebben gekozen.
Oplossing
Voor de volgende UPS-beheeroplossingen is de Legacy Communications SmartSlot Card (AP9620) vereist:
Aangepaste toepassingen
met de historische seriële communicatie van UPS-Link
maakt gebruik van APC-eigen USB-gebruik
Ingebouwde UPS-ondersteuning voor Windows-besturingssystemen
maakt gebruik van seriële communicatie
APCUPSd (of andere open source-tools)
maakt gebruik van seriële communicatie
Nieuwere versies van APCUPSd ondersteunen nu Modbus-begrip om met Modbus-compatibele Micro-link-apparaten te praten. Zie APC Application Note #176 voor details over ondersteunde UPS
Een besturingssysteem dat niet langer wordt ondersteund door APC’s PowerChute Business Edition
Aangepaste toepassingen waarvoor een DB9-signaalkabel met enkele pin 3 en pin 6 vereist is
OPMERKING: Voor het gebruik van USB-communicatie is de AP9620 niet vereist. Alleen UPS ondersteunt deze functionaliteit. Zie Knowledge Base-artikel FA156602
Compatibiliteit
UPS-installaties (die communiceren met het MicroLink-protocol) met de volgende modelvoorvoegsels:
SMX (SmartConnect)
SMT (SmartConnect) met uitzondering van SMTL-modellen met lithium-ionbatterij
SRT (met LCC-firmware v3.0 of hoger)
SURTD*
*Exclusief Split Phase RT-modellen, aangegeven met een P in het modelnummer
In het onderstaande schema wordt UPS weergegeven op basis van het modelnummer, tenzij anders aangegeven.
LCC-compatibiliteitsmatrix
Ondersteunde UPS-families/modellen Compatibiliteitsopmerkingen
SMT
SMX
•Compatibiliteit wordt volledig ondersteund
•SMTL-modellen met lithium-ionbatterij worden niet ondersteund
SRT
• Compatibiliteit wordt volledig ondersteund
• Vereist LCC-firmwareversie 3.0 of hoger
• De communicatie met de ingebouwde NMC gaat verloren
SURTD
• Vereist UPS Firmware 5.1 of hoger. Om de versie van uw UPS-firmware te controleren, is toegang tot de seriële poort van de UPS vereist.
• Bevat alle variaties voor spanningsconfiguratie en modellen die in alle landen beschikbaar zijn.
•*SURTD split-phase-modellen worden niet ondersteund. Ze worden aangegeven met een P in hun onderdeelnummer, bijvoorbeeld SURTD6000RMXLP3U
• SURTD-modellen ondersteunen de USB-poortfunctionaliteit van de AP9620 niet, alleen de DB-9 seriële uitgang.
NMM1200RM
HTM1200RM
FJM1200RM
• Compatibiliteit wordt volledig ondersteund.
Specificaties
| Poorten & interfaces | Design | ||
| Aantal USB 2.0-poorten | 1 | Certificering | RoHS |
| Seriële poort(en) | 1 | ||
| Eisen aan de omgeving | Technische details | ||
| Bedrijfstemperatuur (T-T) | 0 – 45 °C | Totale Koolstofvoetafdruk (kg of CO2e) | 109,58 |
| Temperatuur bij opslag | -5 – 45 °C | ||
| Relatieve vochtigheid in bedrijf (V-V) | 0 – 95 procent | ||
| Luchtvochtigheid bij opslag | 0 – 95 procent | ||
| Gewicht en omvang | Verpakking | ||
| Breedte | 121 mm | Gewicht verpakking | 340 g |
| Diepte | 114 mm | ||
| Hoogte | 38 mm | ||
| Gewicht | 80 g | ||
| Logistieke gegevens | Overige specificaties | ||
| Code geharmoniseerd systeem (HS) | 84733020 | Connectiviteitstechnologie | Bedraad |
| Afmetingen verpakking (BxDxH) | 235 x 159 x 51 mm | ||
