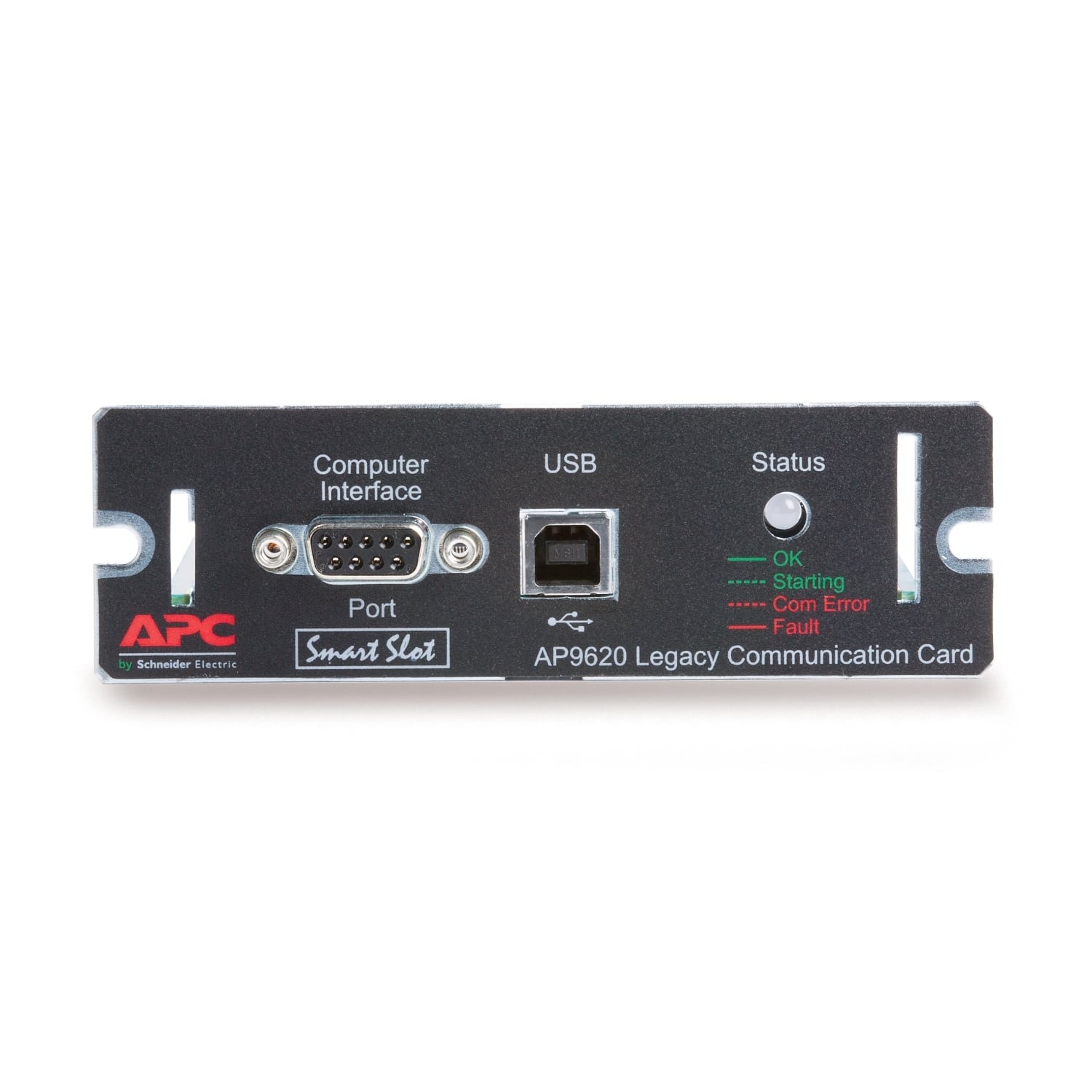

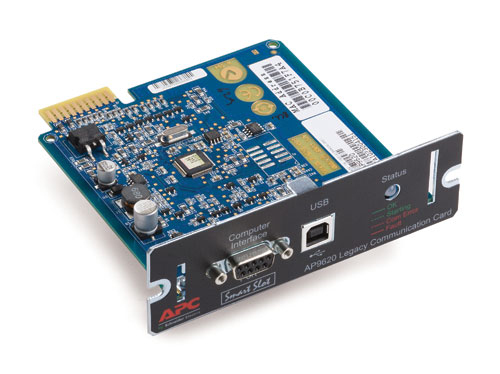

APC AP9620 Legacy Communications SmartSlot Card

Toepassing en functie
Voor Smart-UPS-apparaten met het voorvoegsel SURTD*, SMX, SMT en SRT is de mogelijkheid om te communiceren met het historische UPS-Link- of APC-eigen USB-gebruik niet langer beschikbaar. Hoewel de aanbeveling van APC nog steeds gebruik maakt van de nieuwste versie van de UPS-beheeroplossingen van APC, erkennen we dat sommige klanten mogelijk voor andere opties hebben gekozen.

Oplossing
Voor de volgende UPS-beheeroplossingen is de Legacy Communications SmartSlot Card (AP9620) vereist:

Aangepaste toepassingen
met de historische seriële communicatie van UPS-Link
maakt gebruik van APC-eigen USB-gebruik

Ingebouwde UPS-ondersteuning voor Windows-besturingssystemen
maakt gebruik van seriële communicatie

APCUPSd (of andere open source-tools)
maakt gebruik van seriële communicatie
Nieuwere versies van APCUPSd ondersteunen nu Modbus-begrip om met Modbus-compatibele Micro-link-apparaten te praten. Zie APC Application Note #176 voor details over ondersteunde UPS

Een besturingssysteem dat niet langer wordt ondersteund door APC’s PowerChute Business Edition

Aangepaste toepassingen waarvoor een DB9-signaalkabel met enkele pin 3 en pin 6 vereist is

OPMERKING: Voor het gebruik van USB-communicatie is de AP9620 niet vereist. Alleen UPS ondersteunt deze functionaliteit. Zie Knowledge Base-artikel FA156602

Compatibiliteit
UPS-installaties (die communiceren met het MicroLink-protocol) met de volgende modelvoorvoegsels:
SMX (SmartConnect)
SMT (SmartConnect) met uitzondering van SMTL-modellen met lithium-ionbatterij
SRT (met LCC-firmware v3.0 of hoger)
SURTD*
*Exclusief Split Phase RT-modellen, aangegeven met een P in het modelnummer

In het onderstaande schema wordt UPS weergegeven op basis van het modelnummer, tenzij anders aangegeven.
LCC-compatibiliteitsmatrix
Ondersteunde UPS-families/modellen Compatibiliteitsopmerkingen
SMT
SMX
•Compatibiliteit wordt volledig ondersteund
•SMTL-modellen met lithium-ionbatterij worden niet ondersteund

SRT
• Compatibiliteit wordt volledig ondersteund
• Vereist LCC-firmwareversie 3.0 of hoger
• De communicatie met de ingebouwde NMC gaat verloren

SURTD

• Vereist UPS Firmware 5.1 of hoger. Om de versie van uw UPS-firmware te controleren, is toegang tot de seriële poort van de UPS vereist.
• Bevat alle variaties voor spanningsconfiguratie en modellen die in alle landen beschikbaar zijn.

•*SURTD split-phase-modellen worden niet ondersteund. Ze worden aangegeven met een P in hun onderdeelnummer, bijvoorbeeld SURTD6000RMXLP3U
• SURTD-modellen ondersteunen de USB-poortfunctionaliteit van de AP9620 niet, alleen de DB-9 seriële uitgang.

NMM1200RM
HTM1200RM
FJM1200RM
• Compatibiliteit wordt volledig ondersteund.
